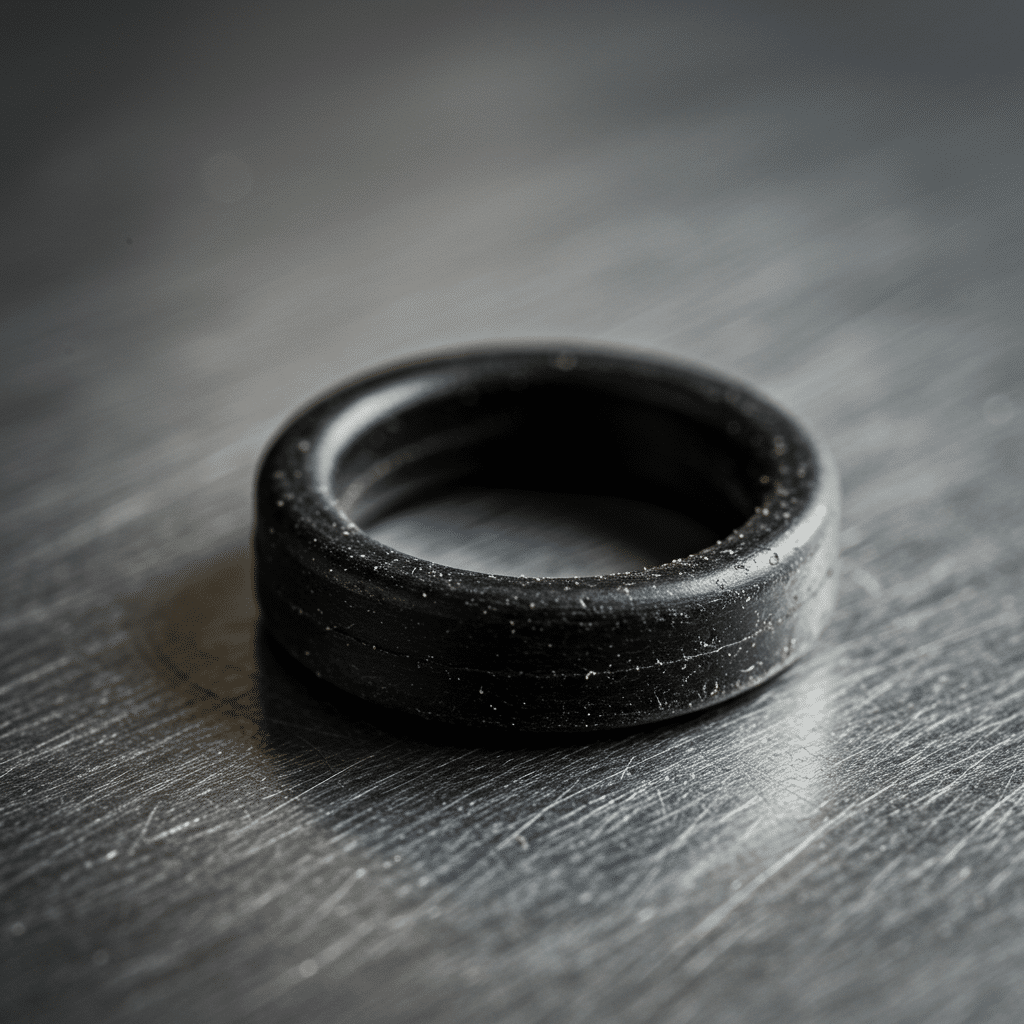

Joint torique : matériaux, dimensions, tolérances — le guide technique pour bien choisir et éviter les fuites

Un joint torique coûte quelques centimes. Pourtant, il peut immobiliser une ligne, fausser un banc d’essai ou déclencher une fuite difficile à isoler. Ce guide technique va à l’essentiel : comprendre l’étanchéité, sélectionner un matériau (NBR, EPDM, FKM, etc.), vérifier les dimensions, piloter les tolérances et sécuriser le montage.

A retenir

• Une fuite vient souvent d’un détail : gorge, torsion, état de surface ou matière incompatible, pas seulement de la pression.
• Choisir un joint torique commence par l’application : statique vs dynamique, fluide, température, et tolérances des pièces.
• Le matériau (NBR, EPDM, FKM, FEP encapsulé…) se valide par compatibilité chimique et plage thermique.
• Mesurer un joint usé peut tromper : mesurer la gorge est souvent plus fiable.
• Travailler la compression, l’étirement et le remplissage de gorge limite extrusion, usure et déformation.
• Un montage propre (chanfreins, nettoyage, lubrification compatible) élimine une grande part des défauts sur les joints toriques.

Dans l’atelier comme au bureau d’études, les joints toriques se cachent partout : vérins, raccords, pompes, capteurs, robinetterie. Et le plus frustrant, c’est que la panne ne vient pas toujours du “niveau de pression”. Souvent, c’est plus discret. Une gorge un peu trop pleine. Une section mal comprise. Un joint posé à sec. Ou une matière incompatible avec l’eau, les fluides ou un additif. L’objectif : rendre ces détails visibles, actionnables, et reproductibles.

Une fuite : le vrai point de départ, c’est l’assemblage et l’usage

Quand une fuite apparaît, le réflexe classique consiste à incriminer la pression ou la qualité du joint. Dans la vraie vie, le besoin se joue plutôt sur quatre axes : étanchéité attendue, facilité de montage, tenue dans le temps, et contraintes d’achat (disponibilité en stock, délai, prix). Un même joint torique peut être très bon en statique… et médiocre en dynamique, simplement parce que l’usure et la lubrification ne suivent pas.

Deux questions tranchent vite, et évitent de “tourner en rond”. La fuite arrive-t-elle au montage (immédiatement) ou après quelques semaines (progressivement) ? Et l’application est-elle statique (pas de mouvement relatif) ou dynamique (tige, piston, rotation) ? Concrètement, ces deux réponses orientent le choix d’élastomère, la dureté, les tolérances et l’état de surface des pièces.

Comment un joint torique crée l’étanchéité

Le principe est simple : un joint torique fonctionne par écrasement contrôlé. La section (le tore) se déforme entre deux pièces et crée une zone de contact étanche. Tant que l’écrasement reste dans une “fenêtre” cohérente et que l’élastomère conserve son retour élastique, le joint compense des tolérances raisonnables, des dilatations, et même des micro-défauts de surface.

La dureté (souvent exprimée en shore A) change la réalité au montage : plus c’est dur, plus la résistance à l’extrusion monte, mais plus l’effort d’assemblage grimpe et plus la tolérance aux défauts géométriques peut baisser. Ce n’est pas “mieux” ou “moins bien”. C’est un réglage. Et ce réglage se paie parfois au démontage, quand le joint s’est marqué sur une portée un peu agressive.

Ce que le joint ne pardonne presque jamais : une torsion lors de l’assemblage, une arête vive, un état de surface trop mordant, ou une pose à sec qui arrache la peau de matière. Et oui, c’est souvent invisible sur le moment. L’erreur est “validée” au serrage… puis elle ressort plus tard, comme une fuite qui nargue l’équipe de nuit.

Identifier l’application avant de choisir la matière

En statique (couvercle, bouchon, flasque), le joint travaille surtout en compression. L’usure reste faible, la lubrification est rarement déterminante, et l’enjeu devient la stabilité dans le temps (vieillissement, compression permanente). En dynamique (translation ou rotation), le frottement change la donne : échauffement local, abrasion, et besoin d’une lubrification bien choisie.

Pour cadrer une application sans s’éparpiller, une fiche courte suffit : fluide, température min/max, pression max, type de mouvement, vitesse/fréquence, et tolérances d’usinage (jeu, rugosité). En maintenance, noter ces éléments une fois évite de payer dix fois la même fuite. C’est basique, mais c’est exactement ce qui manque quand le dépannage arrive “entre deux interventions”.

Matériaux : NBR, EPDM, FKM… choisir pour les fluides, pas par habitude

La tentation existe : prendre “le matériau le plus résistant” et passer au dossier suivant. Pourtant, les matériaux se sélectionnent d’abord par compatibilité chimique et plage de température, puis par contraintes mécaniques (usure, extrusion), et enfin par disponibilité. Les élastomères standards se trouvent facilement, mais une incompatibilité transforme parfois un joint en éponge.

Témoignage de terrain : sur un circuit eau/glycol, un joint nitrile (NBR) a été monté “par réflexe”, parce que c’était la même dimension que d’habitude. Trois semaines plus tard, suintement, puis fuite. Au démontage : joint ramolli, section qui a bougé, gorge saturée. La bonne matière n’était pas “plus chère”, elle était simplement différente : EPDM, validé pour le fluide et la température.

NBR : robuste, disponible, mais pas universel

Le NBR reste un choix courant en maintenance : bon compromis, disponibilité élevée, coût contenu. Il encaisse bien des montages standards et se trouve facilement en séries ISO. Mais en environnement extérieur (ozone, UV), la tenue peut chuter si la formulation n’est pas adaptée. Et c’est traître : “tout allait bien” au début, puis des microfissures apparaissent, souvent au moment où personne n’a le temps de s’en occuper.

EPDM : excellent avec l’eau et les mélanges eau/glycol

L’EPDM devient un réflexe dès qu’il y a de l’eau, des circuits de chauffage, des mélanges glycolés. Par contre, en présence d’huiles minérales, le gonflement arrive vite. Et un joint gonflé ne devient pas “plus étanche” : il peut saturer la gorge, se pincer au serrage, et finir par fuir. Voilà le paradoxe.

FKM : utile quand la chimie et la température s’additionnent

Le FKM se défend quand les contraintes s’empilent : température élevée, carburants, solvants, besoin de stabilité. C’est un très bon outil, mais pas une baguette magique. Un jeu trop grand reste un jeu trop grand. Et certains milieux (bases fortes, produits spécifiques) le dégradent. Autrement dit : le valider tôt dans le choix, pas au dernier moment.

FEP encapsulé : pour sécuriser la chimie, pas pour “rattraper” une géométrie

Le PTFE encapsulé (notamment en fep) sert de barrière chimique, et c’est souvent la bonne réponse quand les fluides attaquent l’élastomère. Mais le montage demande plus de soin : la matière n’a pas la même souplesse, et la gorge doit être propre, sans arêtes agressives. Quand ça fuit ici, ce n’est presque jamais “la faute du produit”. C’est presque toujours la pose.

Dureté : 70, 80, 90… le chiffre qui fait parfois choisir à l’envers

Piège courant : augmenter la dureté en pensant “plus dur = plus étanche”. Pas forcément. Un joint trop dur s’adapte moins aux défauts de pièces, demande plus d’effort au montage, et peut mal travailler si l’écrasement est déjà limite. Par contre, quand la pression est élevée et le jeu important, une dureté plus haute aide à limiter l’extrusion. C’est un levier, à condition d’être cohérent avec la géométrie.

Repère pratique : autour de 70 A, beaucoup de cas passent (statique, dynamique modérée) si les portées sont propres et si la lubrification est maîtrisée. Monter vers 80–90 A se justifie surtout quand l’extrusion apparaît. Sinon, la fuite se “déplace” : elle devient un problème de montage, d’usure ou de coupe. Et cette bascule, on la voit bien dans les retours atelier.

Dimensions : mesurer sans se tromper de diamètre

Trois valeurs structurent tout : le diamètre intérieur (DI), la section (diamètre du tore), et le diamètre extérieur (DE) qui se déduit. Le piège le plus courant ? Mélanger intérieur et extérieur, ou basculer entre métrique et impérial sans s’en rendre compte. Résultat : un joint “presque” bon, qui fuit “presque” tout le temps.

Avec un pied à coulisse, la méthode la plus fiable consiste à mesurer le DI sans étirer le joint, puis la section sur une zone non marquée. Mesurer trop fort écrase l’élastomère : la section paraît plus petite. Et mesurer un joint déjà tassé fausse aussi la lecture. Une bonne habitude consiste à faire trois mesures rapides, puis à retenir la médiane.

Mesurer un joint existant : ce qui fausse la mesure

Pourquoi “ça ne correspond jamais” ? Parce qu’un joint qui a travaillé s’ovalise, se tasse (compression permanente), ou gonfle au contact du fluide. Un joint torique qui a pris 2–5 % de volume peut donner l’impression d’une autre taille. Dans ces cas, la mesure du joint n’est pas un étalon : c’est un symptôme. Et c’est justement ce symptôme qui doit orienter le diagnostic matière/fluide.

Mesurer la gorge dans la pièce : souvent plus fiable

La gorge pilote l’étanchéité. Mesurer le diamètre, la largeur, la profondeur donne une information plus exploitable que mesurer un joint usé. Le but n’est pas de “faire rentrer”, mais d’atteindre un écrasement cohérent, sans gorge trop pleine et sans pincement au serrage. Quand la machine est critique, relever la gorge et archiver la cote évite des improvisations au prochain arrêt.

Tolérances : la théorie face à l’atelier

Deux joints “de même taille” ne se comportent pas pareil : tolérance de section, dispersion de dureté, finition, lot de matière. En face, les pièces usinées ont leurs propres tolérances : jeu radial, coaxialité, rugosité. La vraie question n’est donc pas “qui a tort”, mais “qui rattrape quoi”. Un joint torique rattrape un peu. Rarement tout. Et lorsque ça tombe mal, ça tombe en même temps : un joint un peu fin + une gorge un peu profonde.

Compression (squeeze) : viser juste, pas “écraser au maximum”

Le taux d’écrasement doit rester dans une fenêtre. Trop faible : la fuite passe. Trop élevé : le joint chauffe en dynamique, s’use, et le montage devient pénible. En statique, on tolère plus de compression, mais il existe un plafond. Écraser fort ne corrige pas une gorge mal conçue, cela accélère seulement la dégradation.

Étirement et remplissage : deux pièges très concrets

Un léger étirement du DI aide à tenir le joint en place au montage. Trop d’étirement, et la section s’amincit : le contact diminue, l’étanchéité se fragilise, et l’usure augmente. Autre piège : une gorge trop pleine. Au serrage, le joint n’a plus de volume disponible, il se pince ou s’arrache, notamment si les arêtes ne sont pas cassées. On croit “bien serrer”, on fabrique une entaille.

Déformation et extrusion : quand le joint “veut sortir”

L’extrusion arrive quand la pression pousse le joint dans un jeu. Les signes sont nets : bavure, lèvre arrachée, parfois coupe franche. Les causes se cumulent : pression élevée, jeu important, dureté insuffisante, et température qui ramollit l’élastomère. La correction suit la même logique : réduire le jeu, augmenter la dureté, ajouter une bague anti-extrusion, et améliorer le guidage.

À noter : en cas de défaillance répétée, chercher aussi une déformation permanente (joint aplati, retour élastique faible). Ce n’est pas spectaculaire… mais c’est souvent la racine du problème, surtout sur des équipements qui restent serrés et chauds des semaines durant.

Normes et séries : ISO, AS568… ce que cela change pour la maintenance

Les normes évitent les tailles “entre-deux” qui compliquent l’achat et la gestion des références. En métrique, ISO 3601 structure l’offre. En impérial, AS568 reste très répandu. L’avantage concret : une taille normalisée se retrouve chez plusieurs fournisseurs, avec des tolérances connues et une meilleure continuité de stock.

Sur une fiche, une désignation doit permettre d’identifier DI et section, plus la matière et la dureté. Quand une application mélange des composants impériaux et métriques, le risque n’est pas “un millimètre”. C’est une confusion de série : le joint semble proche, mais la gorge n’est pas faite pour. Et dans ce cas, même un montage soigné ne compensera pas.

Montage : les gestes simples qui évitent la majorité des fuites

Le montage, c’est souvent l’endroit où tout se gagne… ou se perd. Un joint neuf, dans la bonne matière, peut fuir immédiatement s’il a été vrillé, pincé, ou posé sur une arête vive. Les gestes qui changent la donne : nettoyer les pièces (copeaux, poussières), casser les arêtes, vérifier les chanfreins d’entrée, et appliquer une lubrification compatible. Avant fermeture, un contrôle visuel rapide évite des heures de diagnostic : joint bien en place, pas de torsion, pas de rayures sur les portées.

• Chanfreins : faciliter l’entrée, éviter la coupe.
• Propreté : une particule suffit à créer un chemin de fuite.
• Lubrification : réduire friction et arrachement.
• Alignement : limiter le pincement lors de l’assemblage des pièces.

Lubrifier ou pas : décision simple, mais jamais “au hasard”

Lubrifier protège la peau du joint et réduit le risque de torsion. Mais il faut une compatibilité avec l’élastomère et le fluide de service. Une graisse inadaptée peut faire gonfler le joint, ou polluer un circuit. En maintenance, règle pratique : en dynamique ou si l’assemblage est serré, la lubrification est rarement optionnelle. À l’inverse, pour une application très propre, il faut choisir un lubrifiant conforme et maîtrisé.

Dynamique : surveiller l’usure et le “rolling”

En dynamique, un joint peut “rouler” dans sa gorge : il tourne sur lui-même au lieu de glisser. Le signe typique : usure irrégulière, parfois une trace hélicoïdale. Cela arrive quand la gorge n’est pas adaptée, quand l’écrasement est trop élevé, ou quand la lubrification manque. Les actions : ajuster la compression, améliorer l’état de surface, revoir le guidage, ou basculer vers un matériau plus adapté.

Diagnostic sans labo, mais avec méthode

La première erreur reste le mauvais matériau face au fluide : gonflement, craquelures, surface collante, ou perte d’élasticité. La deuxième est géométrique : section inadaptée, gorge trop profonde, ou largeur insuffisante qui pince. Enfin, la confusion DI/DE, ou métrique/impérial, génère des “presque bons” qui deviennent des fuites chroniques.

Un diagnostic simple consiste à conserver un joint neuf comme témoin, puis à comparer : dimensions, souplesse, aspect. Sur des séries répétitives, consigner le mode de défaillance accélère la fiabilisation, notamment quand plusieurs applications partagent les mêmes joints. Et quand le même défaut revient, inutile de “changer de marque” au hasard : il faut relier symptôme et cause.

Avant d’acheter des joints toriques, répondre à six questions évite l’essentiel des erreurs. Cela paraît basique. Pourtant, c’est exactement ce qui manque quand une machine est à l’arrêt et qu’il faut “un joint vite”, au meilleur prix.

• Quel fluide (huile, eau, vapeur, carburant, solvant) ?
• Quelle température min/max, y compris pics ?
• Quelle pression max et quelle durée d’exposition ?
• Statique ou dynamique (translation/rotation) ?
• Quelles dimensions : DI, section, et norme visée ?
• Quelles contraintes d’accès et d’assemblage (chanfrein, lubrification) ?

Ensuite viennent les arbitrages : standard vs sur-mesure, disponibilité en stock vs optimisation fine, prix vs tenue dans le temps. Pour une petite série, le standard reste souvent la stratégie la plus sûre. Pour une application sensible, sécuriser la matière, la tolérance et la gorge paie presque toujours sur le coût total, parce que les arrêts imprévus coûtent vite plus cher qu’une référence mieux cadrée.

Acheter en ligne : ce qu’une fiche produit doit afficher

Une fiche sérieuse indique la matière, la dimension (DI + section), la norme, la plage de température, et idéalement les tolérances. Vérifier aussi la dureté, surtout si l’application subit une pression élevée ou fonctionne en dynamique. Si une fiche reste vague (“résiste aux huiles”), demander une compatibilité précise : les formulations varient, et les effets à long terme aussi.

Quand un équivalent est nécessaire en dépannage, demander une correspondance normée évite de requalifier toute l’application. Et si une marque est imposée en interne, par exemple hutchinson, l’important est d’obtenir l’équivalent dimensionnel et matière, pas seulement un nom commercial. Sur ce point, des lots mélangés (même taille, matières différentes) créent des pannes “fantômes” : ça marche une fois, puis ça fuit la fois suivante.

Sécuriser la maintenance des petites séries

Sur les petites séries, la cause n°1 des fuites répétées n’est pas la pression. C’est la variabilité humaine : une référence commandée “à peu près”, une section inversée, une matière remplacée faute de stock, ou des sachets mélangés sur l’étagère. La solution la plus efficace reste simple : formaliser une référence interne qui colle à l’usage, pas seulement à la dimension.

Une référence interne utile ressemble à une étiquette lisible : “DI × section — matière — dureté — fluide — statique/dynamique — remarque d’assemblage”. Ensuite, consigner les retours : quel joint a tenu, lequel a lâché, et dans quelles conditions. Cette discipline fait gagner du temps, notamment lorsque plusieurs applications partagent les mêmes joints.
